Jak zrobić betoniarkę DIY? Zbuduj ją z beczki lub pralki!

W dzisiejszych czasach, kiedy koszty materiałów budowlanych rosną, wielu z nas szuka sposobów na oszczędności. Jednym z nich jest samodzielne wykonanie narzędzi, które normalnie kosztowałyby sporo. Ten praktyczny poradnik krok po kroku pokaże Ci, jak zbudować własną betoniarkę z łatwo dostępnych materiałów, takich jak stara beczka czy bęben z pralki. To ekonomiczne rozwiązanie dla każdego majsterkowicza z podstawowymi umiejętnościami, który chce stworzyć funkcjonalne urządzenie do mieszania betonu na własne potrzeby budowlane.

Kiedy "samoróbka" ma sens? Porównanie kosztów budowy z cenami nowych i używanych modeli

Zastanawiając się nad budową własnej betoniarki, kluczowe jest rozważenie jej opłacalności. Moje doświadczenie pokazuje, że projekt "samoróbki" ma największy sens ekonomiczny, gdy masz dostęp do wielu części z odzysku. Mówię tu o silniku, beczce, a także złomie stalowym na ramę. Jeśli do tego posiadasz podstawowe umiejętności ślusarsko-spawalnicze, to już jesteś w bardzo dobrej pozycji.

Jakich umiejętności potrzebujesz? Sprawdź, czy poradzisz sobie ze spawaniem i mechaniką

Zanim zabierzesz się za budowę, warto realnie ocenić swoje umiejętności. Ten projekt wymaga pewnego zestawu zdolności, które są kluczowe dla sukcesu i bezpieczeństwa. Oto, co powinieneś umieć:

• Podstawy ślusarstwa: Cięcie, gięcie i obróbka metalu to podstawa.
• Spawanie: Umiejętność spawania jest niezbędna do stworzenia solidnej ramy i zamocowania bębna.
• Mechanika: Zrozumienie działania przekładni, łożysk i ogólnych zasad przenoszenia napędu będzie bardzo pomocne.
• Elektryka: Podstawowa wiedza o podłączaniu silników jednofazowych i zasadach bezpieczeństwa pracy z elektrycznością jest absolutnie konieczna.
• Zasady bezpieczeństwa: Świadomość ryzyka i przestrzeganie zasad bezpieczeństwa podczas pracy z narzędziami i elektrycznością to priorytet.

Niezbędnik majsterkowicza: Lista kluczowych narzędzi, bez których nie zaczniesz pracy

Aby sprostać wyzwaniu budowy betoniarki, musisz mieć pod ręką odpowiednie narzędzia. Bez nich ani rusz! Oto lista tych, które uważam za absolutnie niezbędne:

• Spawarka: Najlepiej migomat, ale elektrodowa też da radę.
• Szlifierka kątowa: Z tarczami do cięcia i szlifowania metalu.
• Wiertarka: Z wiertłami do metalu o różnych średnicach.
• Klucze płaskie i nasadowe: Różne rozmiary, do skręcania i rozkręcania.
• Miarka zwijana i poziomica: Do precyzyjnego wymiarowania i poziomowania.
• Narzędzia do cięcia metalu: Piła do metalu lub przecinarka.
• Młotek, punktak, ściski stolarskie/spawalnicze: Pomocne przy montażu i spawaniu.
• Sprzęt ochronny: Rękawice, okulary ochronne, przyłbica spawalnicza.

Wybierz fundament betoniarki: Beczka czy bęben z pralki?

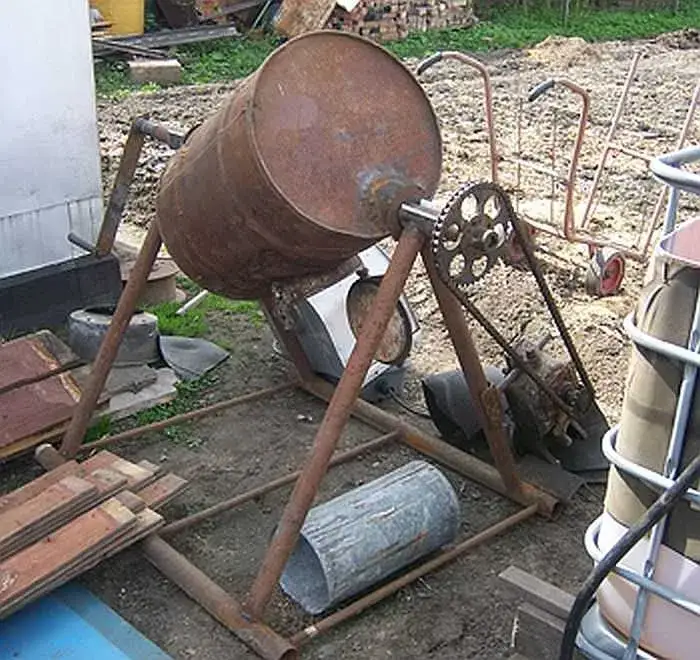

Metoda #1: Jak przygotować 200-litrową beczkę, by stała się sercem maszyny?

Beczka stalowa o pojemności 200 litrów to klasyka w budowie domowych betoniarek. Jej przygotowanie wymaga kilku kroków, ale jest to solidna podstawa dla naszej maszyny:

1. Dokładne oczyszczenie: Najpierw upewnij się, że beczka jest całkowicie czysta i sucha, wolna od wszelkich pozostałości chemicznych, oleju czy farby. W przypadku beczek po substancjach łatwopalnych, konieczne jest ich przepłukanie i wentylacja, a najlepiej napełnienie wodą przed cięciem, aby uniknąć ryzyka wybuchu.
2. Wzmocnienie dna: Dno beczki, które będzie przenosić największe obciążenia, warto wzmocnić. Możesz wspawać w nie dodatkowe płaskowniki stalowe lub grubą blachę, aby zapobiec deformacji pod ciężarem betonu.
3. Wycięcie otworu załadowczego: W górnej części beczki wycinamy odpowiednio duży otwór, który posłuży do załadunku składników i opróżniania gotowej mieszanki. Krawędzie otworu należy dokładnie oszlifować, aby były gładkie i bezpieczne.
4. Montaż łopat mieszających: Wewnątrz bębna musisz przyspawać 2-3 metalowe łopaty (mieszadła). Ich zadaniem jest efektywne mieszanie betonu. Łopaty powinny być zamontowane pod odpowiednim kątem (np. 30-45 stopni do osi obrotu) i rozmieszczone symetrycznie, aby zapewnić równomierne mieszanie i nie obciążać nadmiernie konstrukcji. Użyj solidnych płaskowników lub kątowników.

Metoda #2: Krok po kroku, jak zaadaptować starą pralkę do nowej roli

Wykorzystanie bębna i silnika ze starej pralki automatycznej to sprytne rozwiązanie, które pozwala zaoszczędzić czas i pieniądze. Oto jak to zrobić:

1. Demontaż pralki: Rozbierz pralkę, aby dostać się do bębna i silnika. Ostrożnie odłącz wszystkie przewody i węże. Pamiętaj, aby przed rozpoczęciem pracy odłączyć pralkę od zasilania.
2. Przygotowanie bębna: Bęben z pralki jest już ułożyskowany i ma gotową oś obrotu, co jest jego ogromną zaletą. Musisz usunąć wszelkie plastikowe elementy, grzałki i inne zbędne części. Upewnij się, że bęben jest czysty i nie ma w nim ostrych krawędzi.
3. Montaż mieszadeł: Wewnątrz bębna pralki również warto zamontować łopaty mieszające, podobnie jak w przypadku beczki. Możesz użyć mniejszych płaskowników, przyspawanych do wewnętrznej ścianki bębna, aby poprawić efektywność mieszania.
4. Przygotowanie silnika: Silniki z pralek (często o mocy około 180W) są zazwyczaj wystarczające do mniejszych betoniarek. Sprawdź jego stan, okablowanie i upewnij się, że jest sprawny. Zazwyczaj są to silniki jednofazowe, które łatwo podłączyć do domowej instalacji 230V.
5. Zbudowanie ramy: Teraz potrzebujesz solidnej ramy, która pomieści bęben i silnik. Rama musi być dostosowana do rozmiarów bębna pralki i zapewniać stabilność całej konstrukcji.

Porównanie obu rozwiązań: Wady i zalety konstrukcji z beczki i z pralki

Wybór między beczką a bębnem z pralki zależy od Twoich priorytetów i dostępności materiałów. Poniżej przedstawiam tabelę porównawczą, która pomoże Ci podjąć decyzję:

Projektujemy szkielet: Solidna rama dla stabilności i bezpieczeństwa

Dobór materiałów: Jakie profile stalowe zapewnią konstrukcji odpowiednią sztywność?

Rama to kręgosłup naszej betoniarki, dlatego jej solidność jest absolutnie kluczowa. Do jej budowy najlepiej sprawdzą się profile stalowe kwadratowe lub prostokątne, kątowniki lub grube rury. Ja zazwyczaj sięgam po profile o przekroju minimum 40x40 mm lub kątowniki 40x40x3 mm. Grubość ścianki materiału ma znaczenie im grubsza, tym stabilniejsza i trwalsza będzie konstrukcja. Pamiętaj, że rama musi wytrzymać ciężar bębna z betonem oraz siły działające podczas mieszania i przechyłu.

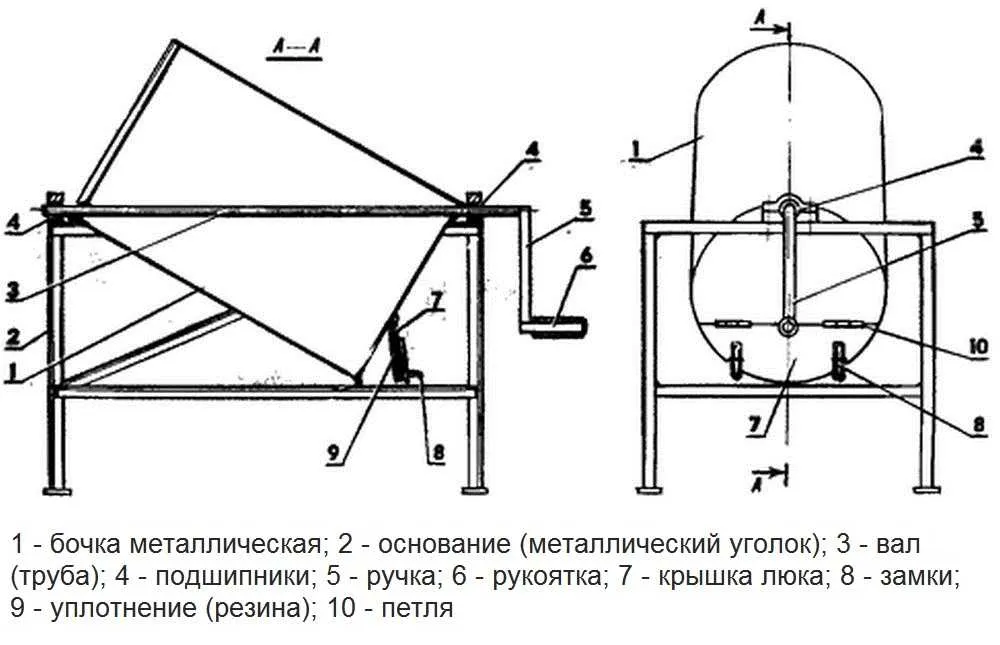

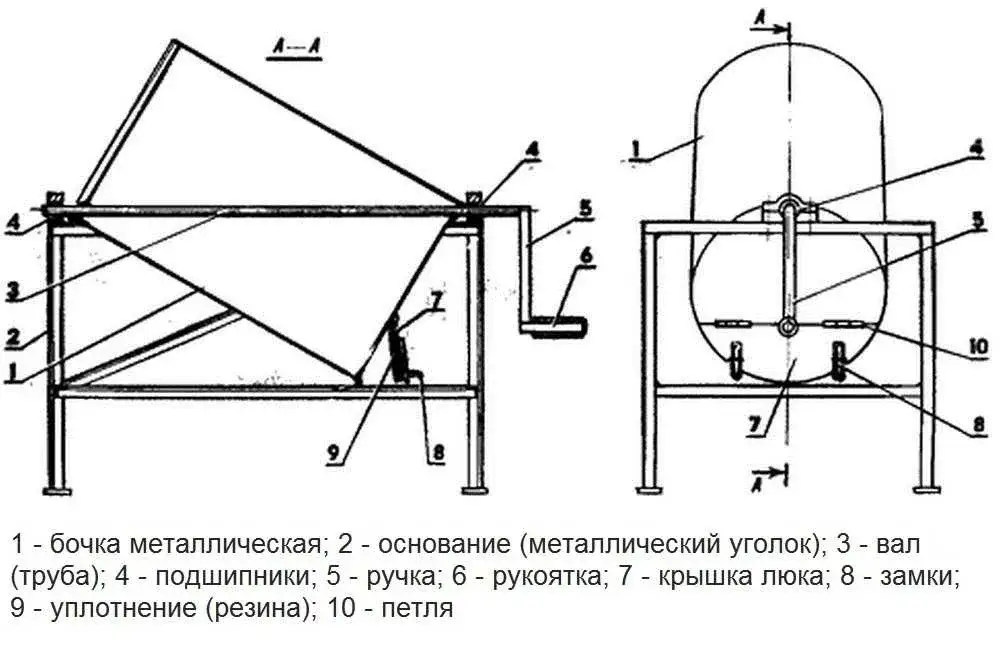

Schemat ramy nośnej i mechanizmu przechyłu ("kołyski")

Rama nośna powinna być zaprojektowana tak, aby bęben znajdował się na odpowiedniej wysokości roboczej. Chodzi o to, by bez problemu można było podstawić pod niego taczkę do opróżniania. Stabilność zapewni szeroka podstawa i odpowiednie usztywnienia. Kluczowym elementem jest mechanizm przechyłu, często nazywany "kołyską" lub "pałąkiem". Jest to dodatkowa rama, w której osadzony jest bęben. Ta "kołyska" jest z kolei zamocowana na głównej ramie na osiach obrotu, co pozwala na jej wychylanie. Niezbędne są blokady w kilku pozycjach, które umożliwią bezpieczne zablokowanie bębna podczas mieszania i w różnych fazach opróżniania.

Mobilność jest kluczem: Jak zamontować koła, aby łatwo przemieszczać maszynę?

Betoniarka, nawet ta "samoróbka", musi być mobilna. Nikt nie chce dźwigać ciężkiego sprzętu po placu budowy. Dlatego na jednej stronie ramy, najlepiej pod mechanizmem przechyłu, zamontuj solidne koła. Mogą to być koła od starego wózka, taczki, a nawet od roweru, jeśli są wystarczająco wytrzymałe. Ważne, aby były one osadzone na stabilnej osi i umożliwiały łatwe podnoszenie i przemieszczanie betoniarki na krótkie dystanse. Pamiętaj, aby koła były odpowiednio duże, by łatwiej pokonywać nierówności terenu.

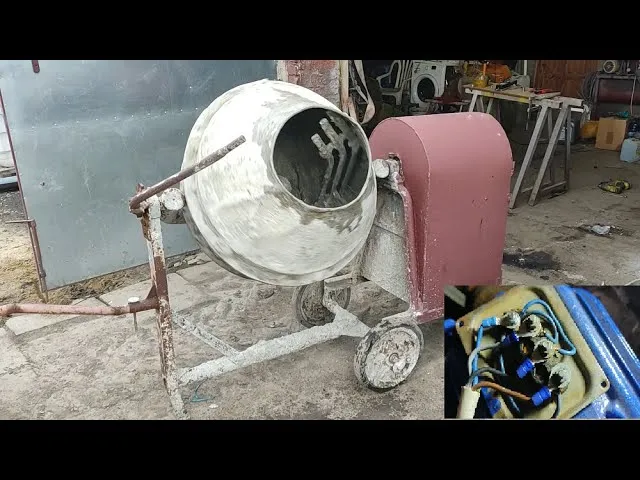

Układ napędowy: Serce maszyny, czyli silnik i przekładnia

Jaki silnik wybrać? Moc, obroty i zasilanie (230V) w praktyce

Wybór odpowiedniego silnika to podstawa. W większości domowych projektów najlepiej sprawdzają się silniki jednofazowe (230V), ponieważ łatwo podłączyć je do standardowej instalacji elektrycznej. Jeśli budujesz mniejszą betoniarkę, np. z bębna pralki, silnik o mocy 0.5 kW (a nawet ten z pralki, ok. 180W) może być wystarczający. Jednak do większych bębnów (powyżej 150 litrów) zdecydowanie zalecam silniki o mocy od 1 kW do 1.5 kW. Zapewni to odpowiednią siłę do mieszania ciężkiego betonu. Widziałem też rozwiązania z adaptacją rozruszników samochodowych, ale to już bardziej zaawansowane i wymaga dodatkowego zasilania (akumulatora).

Tajemnica przekładni: Jak skutecznie zredukować obroty silnika za pomocą kół pasowych?

Silnik elektryczny pracuje na wysokich obrotach (np. 1450 obr./min), natomiast bęben betoniarki powinien obracać się znacznie wolniej, optymalnie w zakresie 30-40 obr./min. Tutaj wkracza przekładnia. Najpopularniejszym, najprostszym i najtańszym rozwiązaniem jest przekładnia pasowa. Polega ona na zastosowaniu dwóch kół pasowych o różnej średnicy i paska klinowego. Mniejsze koło montujemy na wale silnika, a znacznie większe na osi obrotu bębna. Im większa różnica w średnicach kół, tym większa redukcja obrotów. Na przykład, jeśli koło na silniku ma 5 cm średnicy, a na bębnie 50 cm, uzyskamy redukcję 10:1. Pamiętaj o odpowiednim naciągu paska, aby uniknąć jego ślizgania.

Alternatywne rozwiązanie: Wykorzystanie przekładni łańcuchowej i części z odzysku

Inną, często bardziej wytrzymałą, ale też nieco bardziej skomplikowaną opcją jest przekładnia zębata lub łańcuchowa. Możesz spróbować zaadaptować wieniec zębaty, na przykład z koła zamachowego samochodu, i połączyć go z mniejszą zębatką na wale napędowym za pomocą solidnego łańcucha. Takie rozwiązanie jest bardzo trwałe i mniej podatne na ślizganie niż pasek, ale wymaga precyzyjnego montażu i odpowiedniego smarowania. Części z odzysku, takie jak zębatki rowerowe (wielorzędowe) lub motocyklowe, również mogą znaleźć tu zastosowanie.

Montaż silnika i napędu na ramie najważniejsze zasady

Prawidłowy montaż silnika i całego układu napędowego na ramie to klucz do długiej i bezawaryjnej pracy betoniarki. Pamiętaj o kilku zasadach:

• Stabilność: Silnik musi być solidnie przymocowany do ramy, najlepiej na specjalnej płycie montażowej, która pozwoli na regulację naciągu paska lub łańcucha.
• Osiowość: Wały silnika i bębna muszą być idealnie osiowe, aby pasek lub łańcuch nie spadał i nie zużywał się nierównomiernie.
• Naciąg: Pasek klinowy lub łańcuch musi mieć odpowiedni naciąg nie za luźny (będzie się ślizgać), nie za ciasny (obciąży łożyska).
• Osłony: Absolutnie wszystkie ruchome elementy napędu (paski, koła zębate, łańcuchy) muszą być solidnie osłonięte, o czym szerzej opowiem później.

Montaż bębna mieszającego i mechanizmów

Jak prawidłowo zamontować i ułożyskować oś obrotu bębna?

Prawidłowe zamontowanie i ułożyskowanie osi obrotu bębna to jeden z najważniejszych etapów budowy. Od tego zależy płynna, stabilna i cicha praca betoniarki. Oś bębna powinna być wykonana z grubej, wytrzymałej stali (np. pręt o średnicy 25-30 mm). Musi być ona solidnie przyspawana do dna beczki lub do konstrukcji bębna z pralki. Na ramie wychylnej ("kołysce") należy zamontować łożyska (najlepiej samonastawne, kulkowe lub baryłkowe), które zapewnią swobodny obrót osi. Pamiętaj o smarowniczkach, aby regularnie uzupełniać smar i przedłużyć żywotność łożysk.

Sekret skutecznego mieszania: Projektowanie i spawanie wewnętrznych łopat

Skuteczność mieszania betonu w dużej mierze zależy od wewnętrznych łopat. W przypadku beczki, jak już wspomniałem, przyspawaj 2-3 solidne płaskowniki lub kątowniki. Ich kąt nachylenia do osi obrotu (zazwyczaj około 30-45 stopni) jest kluczowy zbyt płaskie nie będą podnosić materiału, zbyt strome będą go tylko przesuwać. W bębnie z pralki, który ma już perforacje, łopaty również są wskazane, choć mogą być nieco mniejsze. Ich zadaniem jest podnoszenie i opuszczanie składników, co zapewnia ich dokładne wymieszanie. Upewnij się, że łopaty są solidnie przyspawane i nie będą się odrywać pod ciężarem betonu.

Budowa mechanizmu przechyłu: Jak zapewnić łatwe i bezpieczne opróżnianie betoniarki?

Mechanizm przechyłu to element, który pozwoli Ci łatwo opróżnić bęben z gotowego betonu. Najprostszym rozwiązaniem jest wspomniana wcześniej "kołyska" rama, w której osadzony jest bęben, a która obraca się na osiach zamocowanych do głównej ramy betoniarki. Ważne jest, aby mechanizm ten posiadał solidny system blokad, który pozwoli na zablokowanie bębna w kilku pozycjach: do mieszania, do załadunku oraz do opróżniania. Może to być prosta zapadka z bolcem lub system dźwigni. W bardziej zaawansowanych konstrukcjach stosuje się korbę z przekładnią ślimakową, co znacznie ułatwia operowanie bębnem, ale jest też bardziej skomplikowane w budowie.

Bezpieczeństwo przede wszystkim: Elektryka i osłony

Jak bezpiecznie podłączyć silnik? Schemat z wyłącznikiem bezpieczeństwa

Bezpieczeństwo elektryczne to absolutny priorytet. Niewłaściwie wykonana instalacja może prowadzić do porażenia prądem lub pożaru. Wszystkie połączenia elektryczne muszą być starannie zaizolowane, najlepiej w hermetycznych puszkach, i zabezpieczone przed wilgocią. Konieczne jest zastosowanie wyłącznika bezpieczeństwa, najlepiej typu elektromagnetycznego, który zapobiegnie samoczynnemu uruchomieniu silnika po zaniku i powrocie napięcia. Taki wyłącznik powinien mieć również zabezpieczenie przeciążeniowe. Przewody zasilające muszą być odpowiednio grube, a cała instalacja uziemiona. Nigdy nie bagatelizuj tego aspektu!

Obudowy i osłony: Jak zabezpieczyć wszystkie ruchome elementy napędu?

Wszystkie ruchome części paski, koła zębate, łańcuchy, a także wały obrotowe muszą być solidnie osłonięte. Jest to kluczowe dla Twojego bezpieczeństwa. Brak osłon to prosta droga do wypadku: wciągnięcia odzieży, włosów, a nawet części ciała. Osłony mogą być wykonane z blachy stalowej, siatki lub tworzywa sztucznego, ale muszą być na tyle wytrzymałe, aby wytrzymać przypadkowe uderzenia i nie ulec łatwo uszkodzeniu. Pamiętaj, aby osłony były łatwe do demontażu w celu konserwacji, ale jednocześnie solidnie zamocowane podczas pracy.

Najczęstsze błędy konstrukcyjne, których musisz unikać

Podczas budowy betoniarki łatwo o błędy, które mogą wpłynąć na jej funkcjonalność lub, co gorsza, bezpieczeństwo. Oto najczęstsze z nich, których musisz unikać:

• Niestabilna rama: Zbyt cienkie profile, słabe spawy, brak usztywnień to wszystko może spowodować przewrócenie się betoniarki, zwłaszcza pod obciążeniem.
• Brak osłon: Jak już wspomniałem, to jeden z najgroźniejszych błędów, prowadzący do poważnych wypadków.
• Niewłaściwy dobór silnika/przekładni: Zbyt słaby silnik lub źle dobrana przekładnia (za wysokie/za niskie obroty) sprawią, że betoniarka będzie nieefektywna lub szybko się zużyje.
• Brak zabezpieczeń elektrycznych: Brak wyłącznika bezpieczeństwa, nieizolowane przewody, brak uziemienia to proszenie się o kłopoty.
• Słabe spawy: Niewłaściwe spawy mogą pękać pod obciążeniem, prowadząc do awarii konstrukcji.
• Niewyważony bęben: Bęben, który nie jest odpowiednio wyważony, będzie powodował drgania i nadmierne obciążenie łożysk oraz silnika.

Pierwsze uruchomienie i konserwacja betoniarki

Testy "na sucho": Co sprawdzić przed pierwszym załadunkiem?

Zanim wrzucisz pierwszy ładunek betonu, musisz przeprowadzić serię testów "na sucho". To kluczowy etap, który pozwoli wykryć ewentualne niedociągnięcia i zapewnić bezpieczeństwo. Oto, co należy sprawdzić:

• Stabilność konstrukcji: Upewnij się, że betoniarka stoi stabilnie i nie chwieje się. Spróbuj ją lekko popchnąć, aby sprawdzić jej odporność na przewrócenie.
• Działanie mechanizmu przechyłu: Kilkukrotnie przechyl bęben w każdą pozycję, sprawdzając, czy blokady działają pewnie i bez zacięć.
• Płynność obrotu bębna: Włącz silnik i obserwuj bęben. Czy obraca się płynnie? Czy nie ma nadmiernych drgań lub nietypowych dźwięków?
• Działanie napędu: Sprawdź, czy pasek/łańcuch nie spada, czy nie ma nadmiernego luzu lub zacięć.
• Instalacja elektryczna: Upewnij się, że silnik startuje bez problemów, a wyłącznik bezpieczeństwa działa prawidłowo. Sprawdź, czy nie ma iskrzenia lub przegrzewania się przewodów.
• Osłony: Sprawdź, czy wszystkie osłony są solidnie zamocowane i skutecznie chronią ruchome elementy.

Zasady prawidłowej eksploatacji i czyszczenia po pracy

Aby Twoja "samoróbka" służyła Ci długo i bezawaryjnie, musisz przestrzegać kilku podstawowych zasad eksploatacji i konserwacji. Nigdy nie przeciążaj betoniarki zawsze stosuj się do jej szacunkowej pojemności. Po zakończeniu pracy, natychmiast wyczyść bęben. Najlepiej wrzucić do niego trochę wody z piaskiem lub drobnym żwirem i pozwolić mu się chwilę pokręcić. Następnie opróżnij i dokładnie spłucz bęben wodą. Zaschnięty beton jest niezwykle trudny do usunięcia i z czasem zmniejszy pojemność bębna oraz pogorszy jakość mieszania.

Przeczytaj również: Koparko-ładowarka: Ile kosztuje kurs i jak zaoszczędzić?

Proste czynności konserwacyjne, które zapewnią maszynie długą żywotność

Regularne, proste czynności konserwacyjne znacząco przedłużą żywotność Twojej betoniarki. Oto, co powinieneś robić:

• Smarowanie łożysk: Regularnie smaruj wszystkie łożyska (osi bębna, mechanizmu przechyłu) za pomocą smarownicy.
• Kontrola naciągu paska/łańcucha: Sprawdzaj i w razie potrzeby reguluj naciąg paska klinowego lub łańcucha napędowego.
• Sprawdzanie połączeń elektrycznych: Okresowo kontroluj stan izolacji przewodów i szczelność puszek elektrycznych, zwłaszcza po pracy w wilgotnych warunkach.
• Kontrola spawów i śrub: Sprawdzaj, czy wszystkie spawy są nienaruszone, a śruby mocujące ramę i silnik są dokręcone.
• Czyszczenie silnika: Upewnij się, że silnik jest czysty i wolny od kurzu oraz resztek betonu, co zapewni mu odpowiednie chłodzenie.
