Kabel do betoniarki: Jak wybrać bezpieczny przedłużacz H07RN-F?

Wybór odpowiedniego kabla elektrycznego do betoniarki to znacznie więcej niż tylko kwestia wygody to przede wszystkim sprawa bezpieczeństwa Twojego i osób pracujących na budowie, a także gwarancja długiej i bezawaryjnej pracy sprzętu. W tym artykule, jako Marcin Lis, podzielę się z Tobą praktycznymi wskazówkami, które pomogą Ci dokonać świadomego wyboru i uniknąć kosztownych błędów. Dowiesz się, na co zwrócić uwagę, aby Twoja betoniarka zawsze pracowała efektywnie i bezpiecznie.

Wybór bezpiecznego przedłużacza do betoniarki kluczowe parametry i zasady

Zwykły przedłużacz z marketu dlaczego to prosta droga do awarii?

Często widzę na budowach, jak ludzie, chcąc zaoszczędzić, używają do zasilania betoniarek zwykłych przedłużaczy domowych. To błąd, który może mieć bardzo poważne konsekwencje. Standardowe przedłużacze, przeznaczone do użytku wewnętrznego, po prostu nie są przystosowane do ekstremalnych warunków panujących na placu budowy.

Ich izolacja jest zbyt delikatna, aby sprostać wyzwaniom takim jak wilgoć, deszcz, pył, a także ryzyko uszkodzeń mechanicznych najechania taczką, upadku narzędzia czy przetarcia o ostre krawędzie. Co więcej, ich przekrój żył często jest niewystarczający dla silników o dużej mocy, co prowadzi do przegrzewania się kabla, spadków napięcia i w efekcie do uszkodzenia silnika betoniarki, a nawet do pożaru lub porażenia prądem. Nie warto ryzykować zdrowia i sprzętu dla pozornych oszczędności.

Różnice, które chronią Twój sprzęt i zdrowie: kabel budowlany vs. domowy

Z kolei kable domowe zazwyczaj mają izolację z PVC, która jest sztywna, krucha w niskich temperaturach i łatwo ulega uszkodzeniom. Nie zapewnia ona odpowiedniej ochrony przed wilgocią ani przed obciążeniami mechanicznymi. Użycie takiego kabla na budowie to proszenie się o kłopoty. Inwestycja w odpowiedni kabel budowlany to inwestycja w bezpieczeństwo i niezawodność pracy.

Poznaj wroga: pył, woda i uszkodzenia mechaniczne na placu budowy

Plac budowy to środowisko pełne wyzwań dla sprzętu elektrycznego. Pył, wilgoć, deszcz, błoto to wszystko może łatwo przeniknąć do wnętrza zwykłego przedłużacza, prowadząc do zwarć i awarii. Dodatkowo, kable są narażone na ciągłe obciążenia mechaniczne: są deptane, przejeżdżane, ciągnięte, a czasem nawet uderzane. Zwykły kabel nie ma szans w takim środowisku.

Najważniejsze zagrożenia na placu budowy to:

• Wilgoć i woda: Deszcz, kałuże, błoto ryzyko zwarcia i porażenia prądem.
• Pył i drobinki: Mogą osiadać na połączeniach, prowadząc do przegrzewania i uszkodzeń.
• Uszkodzenia mechaniczne: Przecięcia, przetarcia, najechania, uderzenia uszkodzenie izolacji to bezpośrednie zagrożenie.
• Ekstremalne temperatury: Zarówno mróz, jak i wysokie temperatury mogą wpływać na elastyczność i trwałość izolacji.

Czym grozi podłączenie betoniarki zbyt cienkim przewodem?

Podłączenie betoniarki do zbyt cienkiego przewodu to jeden z najczęstszych i najbardziej niebezpiecznych błędów. Silnik betoniarki, zwłaszcza podczas rozruchu i pracy pod obciążeniem, pobiera znaczny prąd. Zbyt mały przekrój żył powoduje wzrost oporu elektrycznego, co skutkuje kilkoma poważnymi problemami. Po pierwsze, następuje znaczący spadek napięcia na końcówkach kabla, co objawia się słabszą pracą silnika, jego przegrzewaniem i szybszym zużyciem. Po drugie, sam kabel zaczyna się przegrzewać. W skrajnych przypadkach może to doprowadzić do stopienia izolacji, zwarcia, a nawet pożaru. Nie wspominając już o ryzyku porażenia prądem, gdy uszkodzona izolacja odsłoni przewody pod napięciem.

Kluczowe zagrożenia to:

• Spadki napięcia: Osłabiona praca silnika, niższa wydajność betoniarki.
• Przegrzewanie się kabla: Ryzyko stopienia izolacji, zwarcia, pożaru.
• Uszkodzenie silnika: Praca pod zbyt niskim napięciem skraca żywotność silnika.
• Porażenie prądem: W przypadku uszkodzenia izolacji.
• Pożar: Bezpośrednie zagrożenie wynikające z przegrzewania.

Kluczowe parametry kabla do betoniarki profesjonalny przewodnik

Aby wybrać odpowiedni kabel do betoniarki, musimy zrozumieć kilka kluczowych parametrów. Nie wystarczy "jakiś" gruby kabel. Musi on spełniać określone normy i być przystosowany do specyficznych warunków pracy. Przyjrzyjmy się najważniejszym cechom, które decydują o bezpieczeństwie i efektywności.

Oznaczenie H07RN-F: Co kryje się za tym symbolem i dlaczego jest tak ważny?

Kiedy szukasz kabla do betoniarki, zawsze szukaj oznaczenia H07RN-F. To nie jest przypadkowy ciąg liter i cyfr, ale międzynarodowy standard, który mówi nam wszystko o właściwościach kabla. Rozłóżmy go na czynniki pierwsze:

• H oznacza, że jest to kabel harmonizowany, czyli spełniający europejskie normy.
• 07 wskazuje na maksymalne napięcie znamionowe 450/750V, czyli idealne do zastosowań w sprzęcie budowlanym.
• R informuje o izolacji żył wykonanej z gumy etylenowo-propylenowej (EPR), która jest bardzo elastyczna i odporna na starzenie.
• N oznacza powłokę zewnętrzną z gumy neoprenowej, charakteryzującej się wyjątkową odpornością na oleje, smary, warunki atmosferyczne, promieniowanie UV, a także na uszkodzenia mechaniczne.
• F oznacza, że żyły są wielodrutowe, giętkie, co zapewnia elastyczność i ułatwia układanie kabla.

Dzięki tym cechom, kabel H07RN-F jest idealny na budowę. Zachowuje elastyczność nawet w niskich temperaturach, jest odporny na ścieranie i nie boi się trudnych warunków. W Polsce możemy spotkać również odpowiedniki takie jak OW czy OWY, które posiadają podobne właściwości.

Przekrój żył (mm²): Jak grubość kabla wpływa na moc i bezpieczeństwo?

Przekrój żył, wyrażony w milimetrach kwadratowych (mm²), to jeden z najważniejszych parametrów. Określa on, jak "grube" są miedziane przewody wewnątrz kabla. Im większy przekrój, tym mniejszy opór elektryczny, a co za tym idzie mniejsze straty energii w postaci ciepła i mniejsze spadki napięcia. Dla betoniarki, która pobiera duży prąd, odpowiedni przekrój jest krytyczny.

Zbyt mały przekrój spowoduje, że kabel będzie się przegrzewał, a silnik betoniarki będzie pracował pod zbyt niskim napięciem, co może prowadzić do jego uszkodzenia. Zawsze należy dobrać przekrój do mocy urządzenia i długości przedłużacza. Lepiej zainwestować w nieco grubszy kabel, niż ryzykować awarię.

Izolacja z gumy: Tarcza ochronna, której nie ma zwykły plastik

Jak już wspomniałem, izolacja gumowa (EPR i neoprenowa) to klucz do trwałości i bezpieczeństwa kabla budowlanego. W przeciwieństwie do taniej izolacji PVC, guma jest niezwykle elastyczna, co zapobiega pękaniu i kruszeniu się nawet w niskich temperaturach. Jest również znacznie bardziej odporna na uszkodzenia mechaniczne przetarcia, nacięcia czy uderzenia. Dodatkowo, guma neoprenowa charakteryzuje się wysoką odpornością na działanie olejów, smarów, a także na promieniowanie UV i ozon, co jest niezwykle ważne w warunkach zewnętrznych. To właśnie ta "tarcza ochronna" sprawia, że kabel H07RN-F jest niezawodny na budowie.

Stopień ochrony IP44: Absolutne minimum w warunkach budowlanych

Stopień ochrony IP (Ingress Protection) informuje nas o tym, w jakim stopniu urządzenie lub element elektryczny jest chroniony przed wnikaniem ciał stałych i wody. Dla przedłużacza budowlanego, wtyczek i gniazd, absolutnym minimum jest stopień ochrony IP44.

• Pierwsza cyfra (4) oznacza ochronę przed ciałami stałymi o średnicy powyżej 1 mm (np. drut, małe narzędzia, pył).
• Druga cyfra (4) oznacza ochronę przed bryzgami wody z dowolnego kierunku.

Oznacza to, że przedłużacz z IP44 jest odporny na pył i deszcz, co jest niezbędne na placu budowy. Pamiętaj, że niższy stopień ochrony to bezpośrednie zagrożenie dla bezpieczeństwa i ryzyko uszkodzenia sprzętu.

Jaki kabel wybrać? Konkretne zalecenia dla Twojej betoniarki

Przejdźmy teraz do konkretów. Wybór odpowiedniego kabla zależy przede wszystkim od typu Twojej betoniarki czy jest to model jednofazowy (230V) czy trójfazowy (400V), a także od mocy silnika i planowanej długości przedłużacza. Pamiętaj, że te zalecenia to moje doświadczenie i najlepsze praktyki, które pomogą Ci uniknąć problemów.

Scenariusz 1: Zasilanie standardowej betoniarki 230V (jednofazowej)

Większość małych i średnich betoniarek do użytku domowego i półprofesjonalnego to modele jednofazowe, zasilane z gniazdka 230V. Ich silniki mają zazwyczaj moc od 0,7 kW do 1,5 kW. Tutaj wybór kabla jest kluczowy dla stabilnej pracy i bezpieczeństwa.

Gdy kabel ma do 25 metrów jaki przekrój wystarczy?

Dla betoniarek jednofazowych o mocy do 1 kW i przedłużaczy o długości do 25 metrów, w większości przypadków wystarczający będzie kabel o przekroju 3x1,5 mm². Trzy żyły (faza, neutralny, ochronny PE) to standard dla zasilania 230V.

Długi przedłużacz (powyżej 25m) kiedy musisz zainwestować w grubszy przewód 3x2,5 mm²?

Jeśli potrzebujesz dłuższego przedłużacza (powyżej 25 metrów) lub Twoja betoniarka ma moc powyżej 1 kW (np. 1,2 kW czy 1,5 kW), bezwzględnie zalecam użycie kabla 3x2,5 mm². Dłuższy kabel oznacza większy opór i większy spadek napięcia. Grubszy przekrój zminimalizuje ten spadek, zapewniając silnikowi betoniarki odpowiednie napięcie i chroniąc go przed przegrzewaniem. To niewielki dodatkowy koszt, który zwróci się w postaci niezawodności i dłuższego życia sprzętu.

Scenariusz 2: Wymagania dla betoniarki 400V "na siłę" (trójfazowej)

Betoniarki trójfazowe, często nazywane "na siłę", to zazwyczaj większe i mocniejsze maszyny, przeznaczone do intensywniejszych prac. Ich silniki mają moc od 1,5 kW do 3 kW i wymagają specjalistycznego podłączenia.

Dlaczego kabel 5-żyłowy (np. 5x2,5 mm²) to dziś jedyny słuszny wybór?

Dla betoniarek trójfazowych (400V) jedynym bezpiecznym i zgodnym z obecnymi normami wyborem jest kabel 5-żyłowy. Składa się on z trzech żył fazowych (L1, L2, L3), jednej żyły neutralnej (N) i jednej żyły ochronnej (PE). Taka konfiguracja zapewnia pełną ochronę przeciwporażeniową, a także pozwala na ewentualne podłączenie dodatkowego gniazda 230V na budowie. Dla większości betoniarek trójfazowych o mocy do 3 kW, odpowiedni będzie przekrój 5x2,5 mm². Jeśli masz do czynienia z bardzo dużą mocą lub wyjątkowo długim przedłużaczem (powyżej 30-40 m), rozważ nawet 5x4 mm².

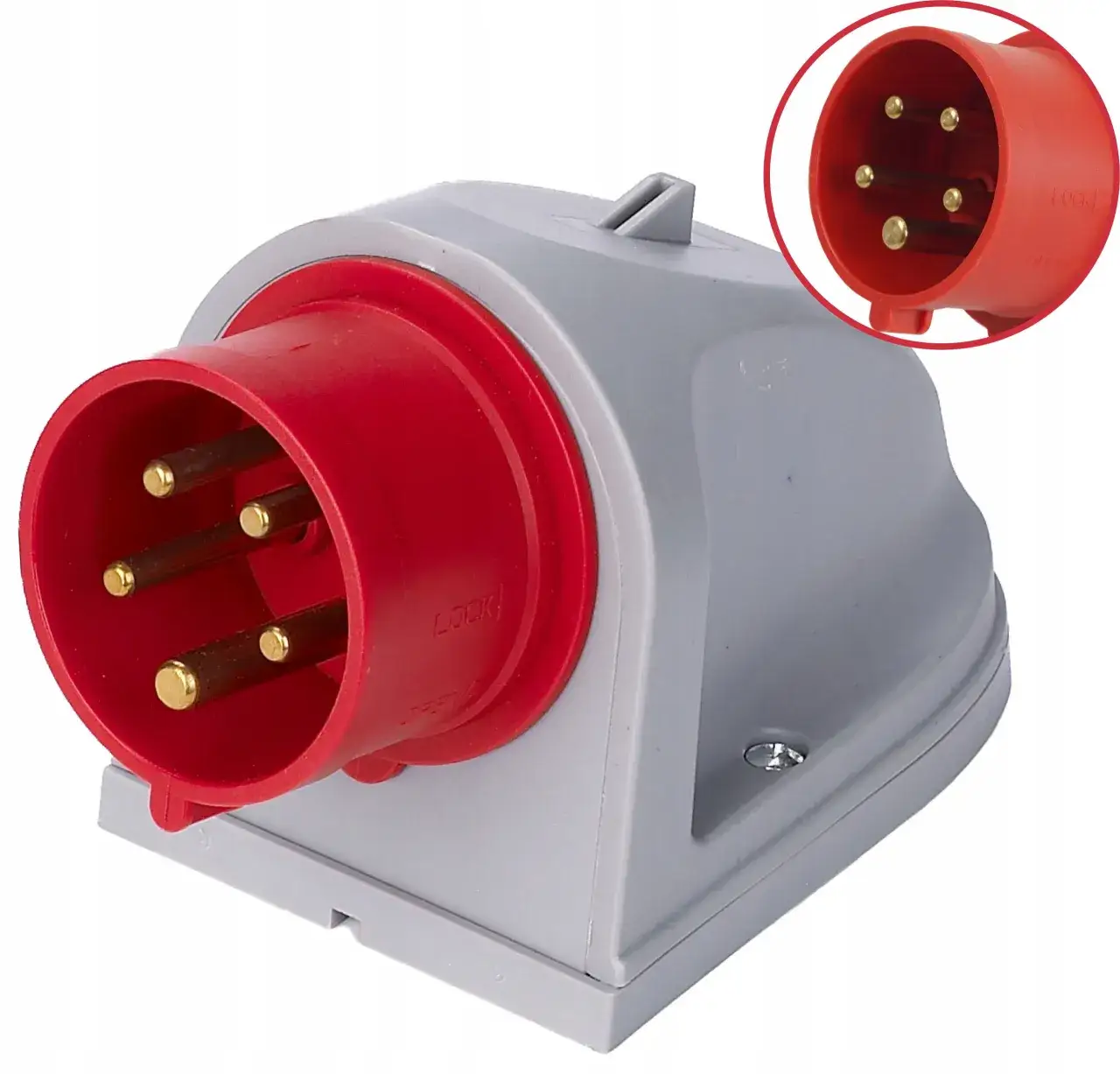

Starsza instalacja i wtyczka na 4 bolce jak sobie z tym radzić bezpiecznie?

W starszych instalacjach elektrycznych i przy starszych betoniarkach trójfazowych można spotkać kable 4-żyłowe i wtyczki na 4 bolce (3 fazy + PE). W takiej konfiguracji brakuje oddzielnego przewodu neutralnego (N). Oznacza to, że funkcja przewodu neutralnego i ochronnego jest łączona lub brakuje jednej z nich, co jest znacznie mniej bezpieczne i niezgodne z nowymi standardami (PN-HD 60364-4-41). Jeśli masz taką instalację, zalecam jej modernizację. Jeśli to niemożliwe, zachowaj szczególną ostrożność i upewnij się, że przewód ochronny jest prawidłowo podłączony do obudowy betoniarki. Pamiętaj, że bezpieczeństwo jest najważniejsze, a stare rozwiązania mogą być niewystarczające.

Najczęstsze błędy przy zasilaniu betoniarki jak ich unikać?

Nawet najlepszy kabel nie zapewni bezpieczeństwa, jeśli będziemy go używać niezgodnie z zasadami. Na budowie, gdzie panują trudne warunki, łatwo o błędy. Poniżej przedstawiam najczęstsze z nich i podpowiadam, jak ich unikać, aby Twoja praca była bezpieczna i efektywna.

Błąd #1: Praca na zwiniętym przedłużaczu bębnowym ukryte zagrożenie

To jeden z najpowszechniejszych i najbardziej niebezpiecznych błędów. Przedłużacze bębnowe, gdy pracują pod obciążeniem (np. zasilając betoniarkę), generują ciepło. Jeśli kabel pozostaje zwinięty na bębnie, ciepło to nie może się swobodnie rozpraszać. Dochodzi do przegrzewania się izolacji, co może prowadzić do jej stopienia, zwarcia, a nawet pożaru. Zawsze, ale to zawsze rozwijaj całą długość kabla bębnowego, zanim podłączysz do niego betoniarkę. Tylko w ten sposób zapewnisz odpowiednie chłodzenie i bezpieczną pracę.

Błąd #2: Łączenie kilku krótszych przedłużaczy w jeden długi

Widziałem to niezliczoną ilość razy zamiast jednego długiego przedłużacza, ludzie łączą dwa, trzy, a nawet więcej krótszych. To bardzo zły pomysł. Każde połączenie to dodatkowy punkt oporu, który zwiększa spadek napięcia i ryzyko przegrzewania. Co więcej, miejsca połączeń są zazwyczaj słabo zabezpieczone przed wilgocią i uszkodzeniami mechanicznymi, co stwarza ogromne ryzyko porażenia prądem lub zwarcia. Zawsze staraj się używać jednego, odpowiednio długiego przedłużacza. Jeśli musisz połączyć, użyj specjalnych, wodoszczelnych złączek o odpowiednim stopniu ochrony IP.

Błąd #3: Ignorowanie uszkodzeń mechanicznych izolacji

Nawet drobne pęknięcia, przetarcia czy nacięcia na izolacji kabla to poważne zagrożenie. Odsłonięte żyły przewodzące prąd stanowią bezpośrednie ryzyko porażenia prądem, a także mogą prowadzić do zwarć. Nigdy nie ignoruj uszkodzeń izolacji! Jeśli zauważysz jakiekolwiek uszkodzenie, kabel powinien zostać natychmiast wycofany z użytku. Nie próbuj "naprawiać" go taśmą izolacyjną to prowizorka, która nie zapewnia bezpieczeństwa. Kabel należy wymienić na nowy lub zlecić profesjonalną naprawę, jeśli jest to możliwe i opłacalne.

Błąd #4: Brak ochrony różnicowoprądowej (RCD) w instalacji

Wyłącznik różnicowoprądowy (RCD), potocznie zwany "różnicówką", to kluczowy element ochrony przeciwporażeniowej, szczególnie na budowie. Jego zadaniem jest szybkie odłączenie zasilania, gdy wykryje nawet niewielką różnicę prądu między fazą a przewodem neutralnym, co świadczy o upływie prądu, np. przez ciało człowieka. Na budowie, gdzie ryzyko porażenia jest wysokie, RCD o prądzie zadziałania nie większym niż 30 mA jest absolutnie niezbędny. Upewnij się, że cała instalacja, z której zasilasz betoniarkę, jest w niego wyposażona. To Twoja ostatnia linia obrony przed tragicznym wypadkiem.

Zadbaj o kabel, a betoniarka Ci podziękuje podsumowanie

Wybór odpowiedniego przedłużacza do betoniarki to nie tylko techniczny detal, ale fundament bezpiecznej i efektywnej pracy na budowie. Pamiętaj, że jakość i parametry kabla mają bezpośredni wpływ na żywotność Twojego sprzętu i, co najważniejsze, na bezpieczeństwo wszystkich osób w otoczeniu. Nie idź na kompromisy w kwestii elektryki.

Twoja lista kontrolna przed zakupem idealnego przedłużacza budowlanego

Zanim kupisz przedłużacz do swojej betoniarki, upewnij się, że spełnia on poniższe kryteria:

• Typ kabla: Zawsze wybieraj H07RN-F (lub polski odpowiednik OW/OWY).
• Izolacja: Musi być gumowa (EPR i neoprenowa), odporna na uszkodzenia mechaniczne, oleje i warunki atmosferyczne.
• Przekrój żył: Dobierz odpowiednio do mocy betoniarki i długości kabla (np. 3x1,5 mm² lub 3x2,5 mm² dla 230V; 5x2,5 mm² lub 5x4 mm² dla 400V).
• Długość: Kup jeden, odpowiednio długi kabel, unikaj łączenia kilku krótszych.
• Stopień ochrony: Minimum IP44 dla wtyczek, gniazd i samego kabla.
• Stan techniczny: Upewnij się, że kabel nie ma żadnych uszkodzeń izolacji.
• Bęben: Jeśli to przedłużacz bębnowy, zawsze pamiętaj o rozwinięciu całej długości przed użyciem.

Przeczytaj również: Olej hydrauliczny do koparki: Jak wybrać i uniknąć kosztownych błędów

Pamiętaj: Bezpieczeństwo elektryczne na budowie jest najważniejsze

Mam nadzieję, że te wskazówki pomogą Ci dokonać świadomego i bezpiecznego wyboru. Pamiętaj, że na budowie nie ma miejsca na improwizację, jeśli chodzi o elektryczność. Bezpieczeństwo elektryczne jest priorytetem i nigdy nie wolno go lekceważyć. Działaj odpowiedzialnie, a unikniesz niepotrzebnych problemów i zagrożeń.
